Видеть события в сети — даже на удалённых участках
На магистральных линиях и подстанциях критически важно понимать, где возникло нарушение, как развивался переходный процесс и какие участки требуют внимания. Synaptec объединяет пассивные измерительные устройства и централизованную обработку синхронизированных данных для мониторинга, диагностики и задач релейной защиты.
GeoWatt помогает энергетическим компаниям, сетевым операторам и промышленным предприятиям Казахстана, Кыргызстана, Узбекистана и Таджикистана определить участки контроля и согласовать архитектуру решения с производителем.
Когда традиционных измерений недостаточно
Распределённая сеть
Удалённые узлы, переходные опоры и разветвлённые присоединения трудно оснастить традиционной измерительной инфраструктурой.
Неясная зона повреждения
Для смешанных воздушно-кабельных линий важно правильно определить участок повреждения и логику АПВ.
Недостаточно данных о событиях
SCADA и обычные тренды не всегда показывают быстротекущие переходные процессы и их последовательность.
Обслуживание по состоянию
Без постоянного мониторинга муфт, вводов и кабельных участков деградация может оставаться незамеченной.

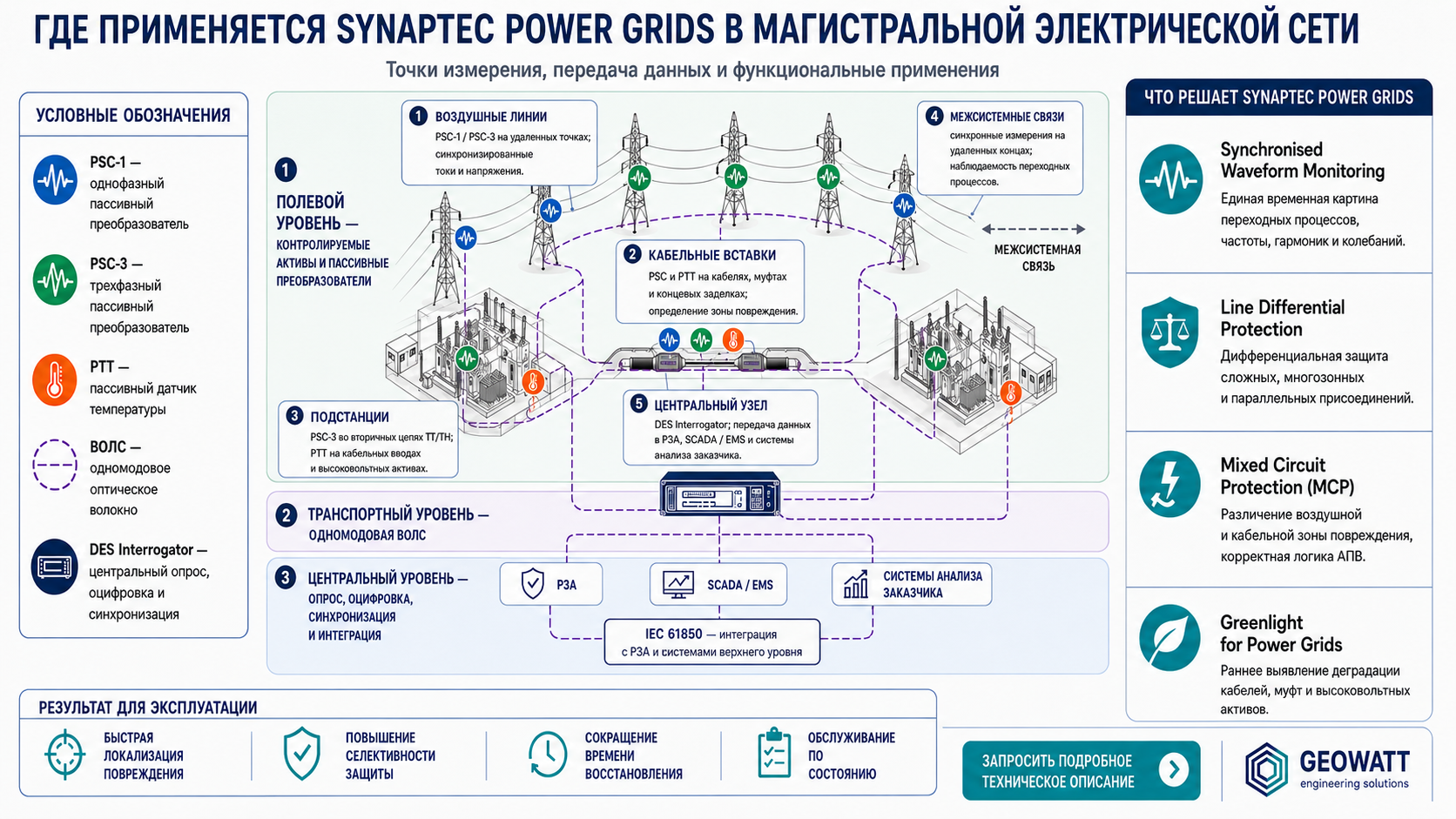

Схема применения Synaptec Power Grids
Четыре направления применения
Синхронизированный мониторинг осциллограмм
Сопоставление форм токов, напряжений и других измеряемых сигналов на разных участках помогает расследовать коммутационные события, колебания и нарушения качества электроэнергии.
Дифференциальная защита сложных линий
Измерения в распределённых точках позволяют строить многозонные схемы для разветвлённых, многосторонних и комбинированных линий; реализация функций защиты зависит от проекта.
Защита воздушно-кабельных линий
Различение повреждений кабельной и воздушной частей помогает корректно применять или блокировать автоматическое повторное включение при соответствующей схеме защиты.
Мониторинг состояния кабельных активов
Электрические и температурные данные с кабельных муфт, концевых заделок и других точек используются для раннего выявления отклонений и планирования обслуживания.
Как связаны измерительные точки и центр управления
Пассивные преобразователи в выбранных точках сети передают оптические сигналы по волокну на централизованное оборудование. Там информация оцифровывается, синхронизируется и используется для мониторинга, анализа событий и предусмотренных проектом защитных функций. Состав аппаратуры, интеграция с РЗА (релейная защита и автоматика) и протоколы передачи определяются техническим заданием.
Результат для инженерных служб
Служба РЗА
Обоснование границ зон защиты, локализации повреждений и сценариев АПВ (автоматическое повторное включение).
Диспетчерский центр
Более детальная картина состояния сети и последовательности событий.
Служба эксплуатации
Данные для диагностики кабелей, муфт и планирования проверок.
Проектная организация
Основа для выбора мест установки, оптоволоконной топологии и интеграции.
Техническое руководство
Аргументы для поэтапной модернизации инфраструктуры и управления рисками.
Как GeoWatt сопровождает проект
Рассматриваем однолинейную схему, топологию сети и задачи предприятия.
Выделяем точки мониторинга, зоны защиты и доступную оптическую инфраструктуру.
Уточняем применимость технологий, взаимодействие с РЗА и SCADA.
Совместно с производителем формируем конфигурацию для дальнейшей проработки.
Документация Synaptec Power Grids
Подробные спецификации преобразователей, оборудования опроса, систем анализа, требования к монтажу и интеграции доступны после регистрации и получения прав на техническую документацию.
Получить документациюКнопка ведёт к регистрации или входу в закрытые разделы сайта. Скачивание выполняется после получения доступа.
Обсудим мониторинг и защиту вашей сети
Можно начать с одной линии, кабельного участка или подстанции. Опишите существующую систему измерений и задачу — специалисты GeoWatt помогут определить следующий инженерный шаг.
Подбор решения для конкретной линии
Если есть однолинейная схема, характеристики линии и существующей РЗА, можно сразу перейти к рассмотрению архитектуры решения.
