Надёжность электроснабжения — часть надёжности производства.
Отключение питающей линии может остановить дробление и обогащение, нарушить работу конвейеров, водоотведения или насосного оборудования. Чтобы действовать до развития аварии и быстрее разбираться в её причинах, энергетической службе нужны сопоставимые данные не только с главной подстанции, но и с удалённых участков сети.
GeoWatt разрабатывает решения мониторинга промышленных электросетей на основе технологий Synaptec. Мы связываем задачи эксплуатации с конкретными точками измерения, архитектурой системы, поставкой оборудования и интеграцией в инфраструктуру предприятия. Работаем из Алматы с проектами в Казахстане и Центральной Азии, включая Узбекистан и Кыргызстан.
Где решение применяется на промышленном предприятии

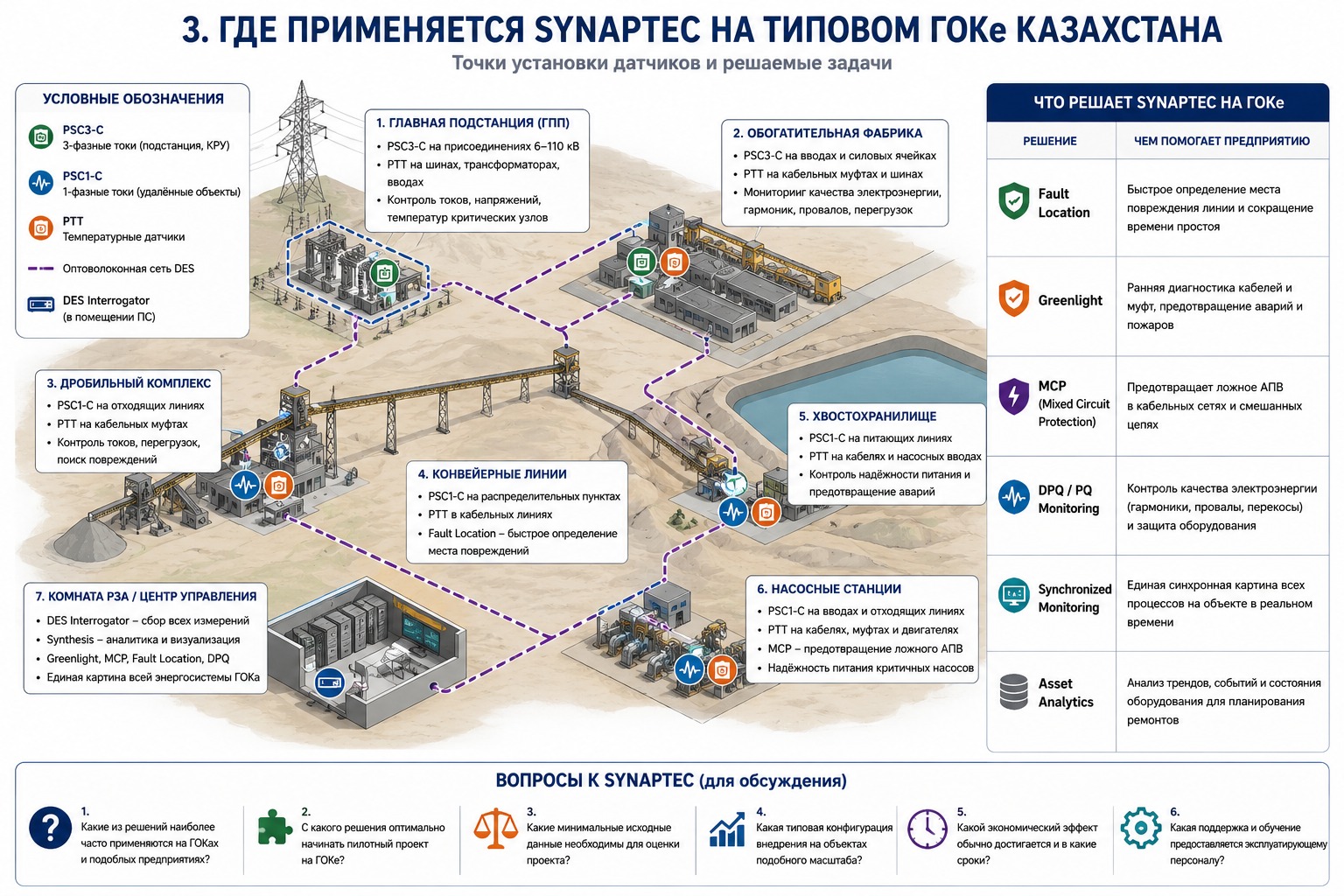

ГОК — наглядный пример распределённой энергосистемы: главная подстанция, обогатительная фабрика, дробильный комплекс, конвейеры, хвостохранилище и насосные станции работают как части единого производственного процесса. На схеме GeoWatt показано, где можно организовать измерения и какие эксплуатационные задачи они помогают решать.
Главная подстанция
Точки контроляВводы, секции шин, отходящие присоединения и выбранные температурные точки.
Практическая задачаПолучить исходную картину питания предприятия и сопоставлять её с событиями на удалённых объектах.
Обогатительная фабрика
Точки контроляПитающие фидеры, силовые ячейки и ответственные кабельные соединения.
Практическая задачаРазбирать нарушения питания технологического оборудования и определять приоритеты обследования.
Дробильный комплекс
Точки контроляОтходящие линии, муфты и участки с повторяющимися отключениями.
Практическая задачаСопоставлять пуски, изменения нагрузки и аварийные события по времени и месту возникновения.
Конвейерные линии
Точки контроляРаспределительные пункты и ключевые участки протяжённых питающих линий.
Практическая задачаСокращать зону поиска неисправности и направлять ремонтную бригаду на нужный участок.
Хвостохранилище
Точки контроляЛинии электроснабжения удалённых объектов и вводы ответственных насосов.
Практическая задачаОрганизовать наблюдаемость объектов, где потеря питания влияет на непрерывность технологического процесса.
Насосные станции
Точки контроляВводы, отходящие фидеры, кабельные муфты и доступные температурные точки.
Практическая задачаВыбирать меры повышения надёжности по данным о состоянии питающей сети.
Помещение РЗА и центр управления
Точки контроляОборудование опроса, аналитика, архив событий и согласованные интерфейсы.
Практическая задачаОбъединить информацию для энергетиков, специалистов РЗА, диспетчеров и ремонтных служб.
Такой подход применим не только на ГОКах. Его можно рассматривать для металлургических заводов, крупных производственных площадок и других предприятий с распределёнными нагрузками, протяжёнными кабельными линиями и высокой стоимостью простоя. Конкретный состав системы определяется задачами и устройством сети, а не отраслью предприятия.
Как работает распределённая измерительная система Synaptec
Distributed Electrical Sensing (DES) обеспечивает синхронизированные электрические измерения из нескольких удалённых точек по оптическому волокну. Пассивные преобразователи на местах измерения не требуют собственного электропитания; опрос и оцифровка выполняются централизованно. Оборудование опроса и серверная часть при этом нуждаются в питании.
Какие задачи решает система
Greenlight: контроль состояния кабелей и соединений
Greenlight сопоставляет электрические и температурные данные для выявления признаков ухудшения состояния кабельной системы. Важны фазные токи, токи экранов, муфты, концевые заделки и система соединения экранов. Температурные измерения дополняют электрическую картину; для контроля температуры вдоль трассы предусматривается DTS. Необычное изменение параметров становится основанием для проверки конкретного узла, а не обещанием обнаружить любой дефект кабеля.
Fault Location: определение повреждённого участка
Распределённые измерения позволяют строить зоны контроля и определять повреждённую ветвь или участок сложной сети. Для эксплуатации это означает более адресный поиск неисправности. Определение зоны повреждения и определение расстояния до дефекта в метрах — разные задачи: необходимая точность и метод локализации отдельно согласуются в проекте.
MCP: обоснованная блокировка АПВ на смешанных линиях
Mixed Circuit Protection (MCP) различает повреждения кабельной и воздушной частей смешанной линии. При повреждении контролируемого кабельного участка формируется блокировка автоматического повторного включения (АПВ); для воздушной части сохраняется согласованная логика АПВ. Это не универсальная функция для любой насосной станции: применимость MCP зависит от схемы линии и действующей РЗА.
Синхронизированный анализ режимов и качества электроэнергии
Измерения в нескольких точках помогают сравнивать события и гармонический состав сигналов. Для промышленного проекта мы рассматриваем такой подход как основу анализа влияния крупных нагрузок, преобразовательной техники и сетевых возмущений. Оценка провалов напряжения требует каналов напряжения; перечень показателей и требования к измерительному классу задаются отдельно.
Synthesis: визуализация, события и эксплуатационная аналитика
Synthesis предоставляет средства просмотра синхронизированных осциллограмм, регистрации событий и анализа трендов. На этой основе энергетическая служба может сопоставлять поведение разных участков и формировать историю наблюдений. В проекте определяются пользователи, глубина архива и порядок передачи информации в другие системы предприятия.
Интеграция с действующей инфраструктурой
Задача GeoWatt — определить, как новое решение будет работать вместе с уже установленными средствами РЗА, SCADA и АСУ ТП. Передача сигналов мониторинга, обмен измерениями и выдача команд защиты рассматриваются отдельно: у них различаются требования к быстродействию, надёжности и испытаниям.
Измерительные цепи:
проверяем наличие и характеристики ТТ и ТН, доступность вторичных цепей и требования к новым точкам измерения.
Оптоволокно:
оцениваем маршруты, свободные волокна, соединения, оптический бюджет и необходимость резервирования.
Релейная защита:
согласуем границы зон, логику сигналов и испытания с действующими устройствами защиты.
Диспетчеризация:
определяем состав сигналов, адресацию, интерфейсы и правила отображения событий.
ИТ и эксплуатация:
задаём требования к размещению сервера, доступу, хранению данных, сопровождению и информационной безопасности.
Применение IEC 61850, включая GOOSE и Sampled Values, проверяется по конкретному оборудованию и выбранной конфигурации. Наличие технологии в продуктовой линейке не означает автоматической совместимости со всеми устройствами на объекте.
Что предприятие получает от проекта GeoWatt
Предмет работы — не просто перечень датчиков, а согласованное решение для конкретной энергосистемы. В состав проекта по согласованному техническому заданию могут входить:
- обследование исходной схемы и перечень приоритетных эксплуатационных задач;
- карта точек измерения, границы контролируемых участков и архитектура системы;
- подбор оборудования, оптических соединений и программных функций;
- требования к интеграции, размещению оборудования и подготовке инфраструктуры;
- спецификация поставки и план поэтапного внедрения;
- программа проверок, критерии приёмки и требования к эксплуатационной документации.
Поставка, монтаж, пусконаладка, обучение и последующее сопровождение включаются в объём работ по договорённости. Ответственность GeoWatt, производителя и подрядчиков фиксируется до начала реализации.
Как начать внедрение без модернизации всей сети сразу
Определить проблему.
Выбираем линию или узел, где отключения, трудная диагностика либо высокая критичность нагрузки оправдывают дополнительную наблюдаемость.
Разработать пилот.
Согласуем точки измерения, состав оборудования, интерфейсы и ограничения монтажа на работающем предприятии.
Проверить результат.
Оцениваем полноту данных, качество регистрации событий, удобство диагностики и работу интеграции по заранее согласованной программе.
Масштабировать решение.
После оценки пилота определяем, какие участки подключать дальше и какие функции действительно нужны эксплуатации.
Как оценивать эффект для предприятия
Экономическое обоснование строится на данных конкретного объекта. Для пилотного проекта предлагаем заранее определить измеримые критерии:
- время от события до определения контролируемого участка, требующего проверки;
- продолжительность поиска неисправностей и восстановления питания;
- объём ручных обследований и выездов на удалённые объекты;
- количество повторных отключений по установленным причинам;
- влияние перерывов электроснабжения на выпуск продукции и план ремонтов.
Какие данные нужны для предварительного предложения
- однолинейная схема, классы напряжения и перечень критичных потребителей;
- протяжённость линий, расположение муфт и границ кабельных и воздушных участков;
- данные о ТТ, ТН, терминалах РЗА и доступных вторичных цепях;
- схема оптоволоконной инфраструктуры или сведения о доступных волокнах;
- описание SCADA, действующих интерфейсов и требований к размещению данных;
- история отключений, текущие методы диагностики и желаемый результат проекта.
Если часть сведений пока отсутствует, начните с однолинейной схемы и описания проблемы. Это позволит определить, какие данные необходимо собрать для следующего этапа.
Обсудите задачу с GeoWatt
Направьте схему электроснабжения и краткое описание объекта. Обсудим приоритетный участок, возможную архитектуру Synaptec, границы пилота и состав инженерных работ. GeoWatt сопровождает подбор решений и поставку оборудования из Алматы для предприятий Казахстана и Центральной Азии.
