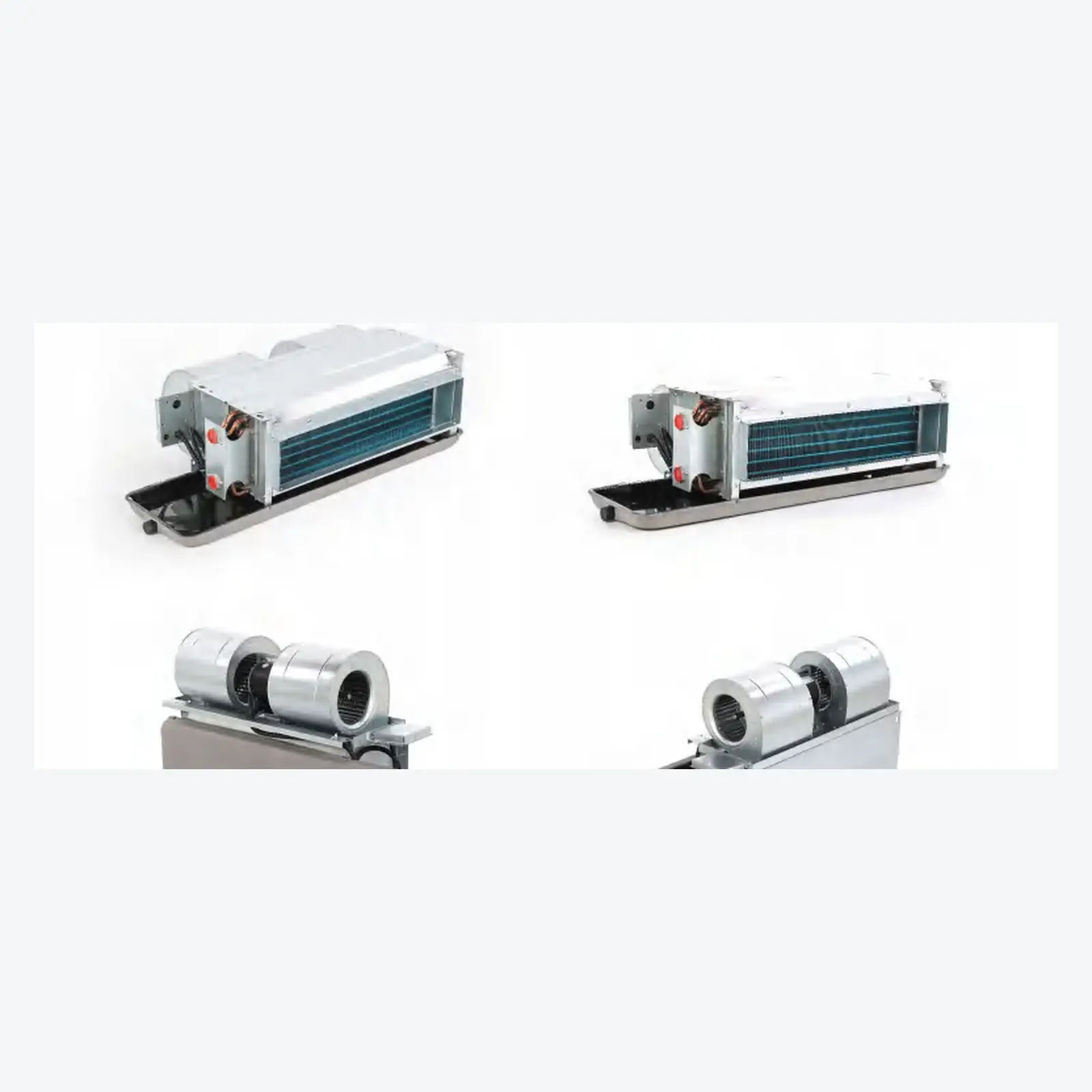

NULITE FP-WA — горизонтальные канальные фанкойлы скрытого потолочного монтажа. Корпус размещается в запотолочном пространстве или технической нише, а воздух подается через решетки или короткие воздуховоды. В интерьере остаются только воздухораспределительные устройства, что удобно для гостиниц, офисов и помещений с повышенными требованиями к дизайну.
Девять моделей и три скорости
Модельный ряд FP-34WA…FP-238WA охватывает холодопроизводительность 1,8–12,6 кВт и теплопроизводительность 2,7–18,9 кВт на высокой скорости. Три скорости обеспечивают расход воздуха 180–2380 м³/ч и позволяют согласовать производительность и акустический режим.
Для работы с решетками и воздуховодами предусмотрены варианты внешнего статического давления 12, 30 и 50 Па. Стандартное исполнение потребляет 41–247 Вт, высоконапорное — 45–273 Вт. Выбор давления выполняют по расчетному сопротивлению воздушной сети, а не только по длине воздуховода.
Конструкция
Трехрядный водяной теплообменник выполнен с медными трубками и алюминиевыми ламелями с шагом 2,2 мм. Рабочее давление указано 1,2 МПа. Подключения воды и дренажа — DN20, расход воды по модельному ряду 350–1460 кг/ч, гидравлическое сопротивление 15–45 кПа.
Области применения
- гостиничные номера, коридоры и апартаменты;
- офисы, кабинеты, переговорные и административные здания;
- магазины, рестораны и общественные интерьеры;
- медицинские и образовательные помещения;
- объекты, где инженерное оборудование должно быть скрыто за потолком.
Проектирование и сервис
Для корректной работы рассчитывают статическое давление, сечение воздуховодов и решеток, скорость воздуха и акустику. Проект предусматривает фильтр, гибкие вставки при необходимости, теплоизоляцию труб и поддона, балансировочную арматуру и дренаж с уклоном. Обязателен ревизионный люк достаточного размера для извлечения фильтра и обслуживания вентилятора, теплообменника и поддона.
Характеристики приведены по буклету изготовителя. Фактическая мощность зависит от температур воды и воздуха, расхода воды, скорости вентилятора и сопротивления воздушной сети.
