NULITE NL-G — серия воздушных тепловых насосов для централизованного приготовления горячей воды на коммерческих, общественных и промышленных объектах. Оборудование отбирает низкопотенциальное тепло наружного воздуха и передает его в водяной контур, снижая долю прямого электрического нагрева в системе ГВС.
Модельный ряд от 11,4 до 230 кВт
Серия включает 12 моделей: NL-G3B, NL-G5B, NL-G6B, NL-G8B, NL-G10B, NL-G12B, NL-G20B, NL-G24B, NL-G30B, NL-G40B, NL-G50B и NL-G60B. Номинальная теплопроизводительность по таблице изготовителя составляет от 11,4 до 230 кВт, а расчетный расход воды — от 2 до 41 м³/ч. Все исполнения рассчитаны на трехфазное питание 380 В, 50 Гц, работают на хладагенте R410A и нагревают воду до 60 °C.

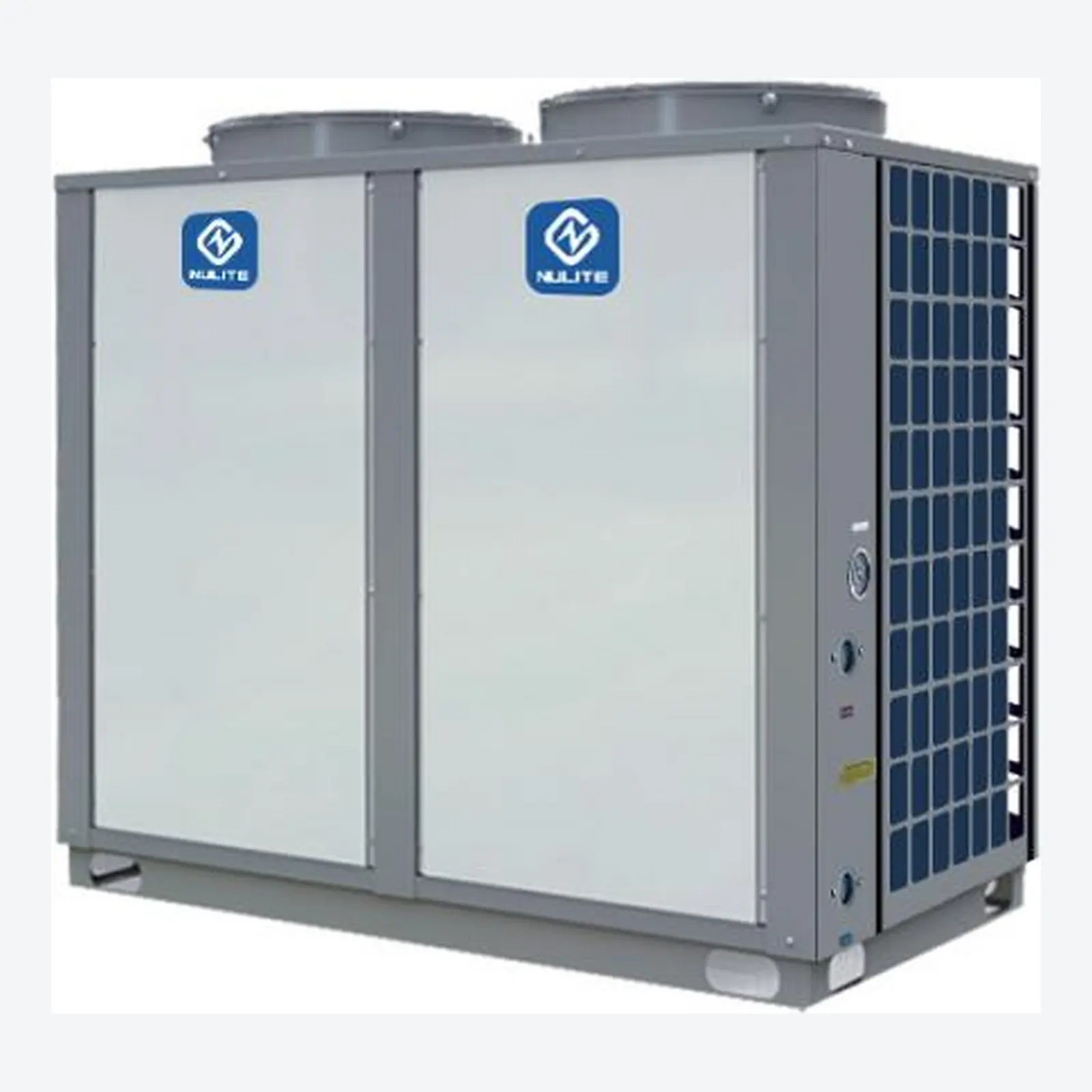

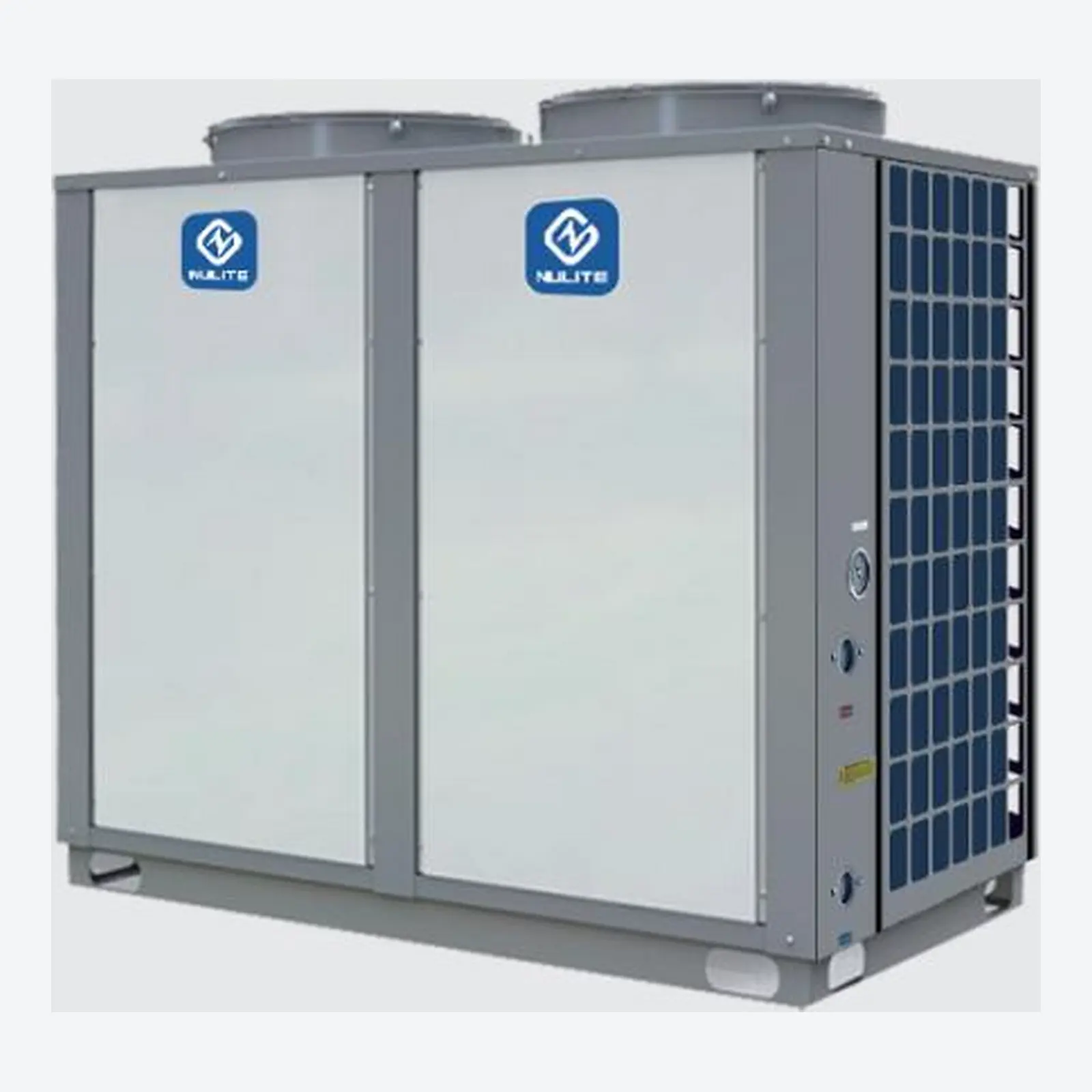

Широкий диапазон мощности позволяет подобрать отдельную установку или каскад для заданного профиля водоразбора. Младшие модели имеют компактный одновентиляторный корпус; с ростом мощности применяются увеличенные двухвентиляторные и многомодульные исполнения.

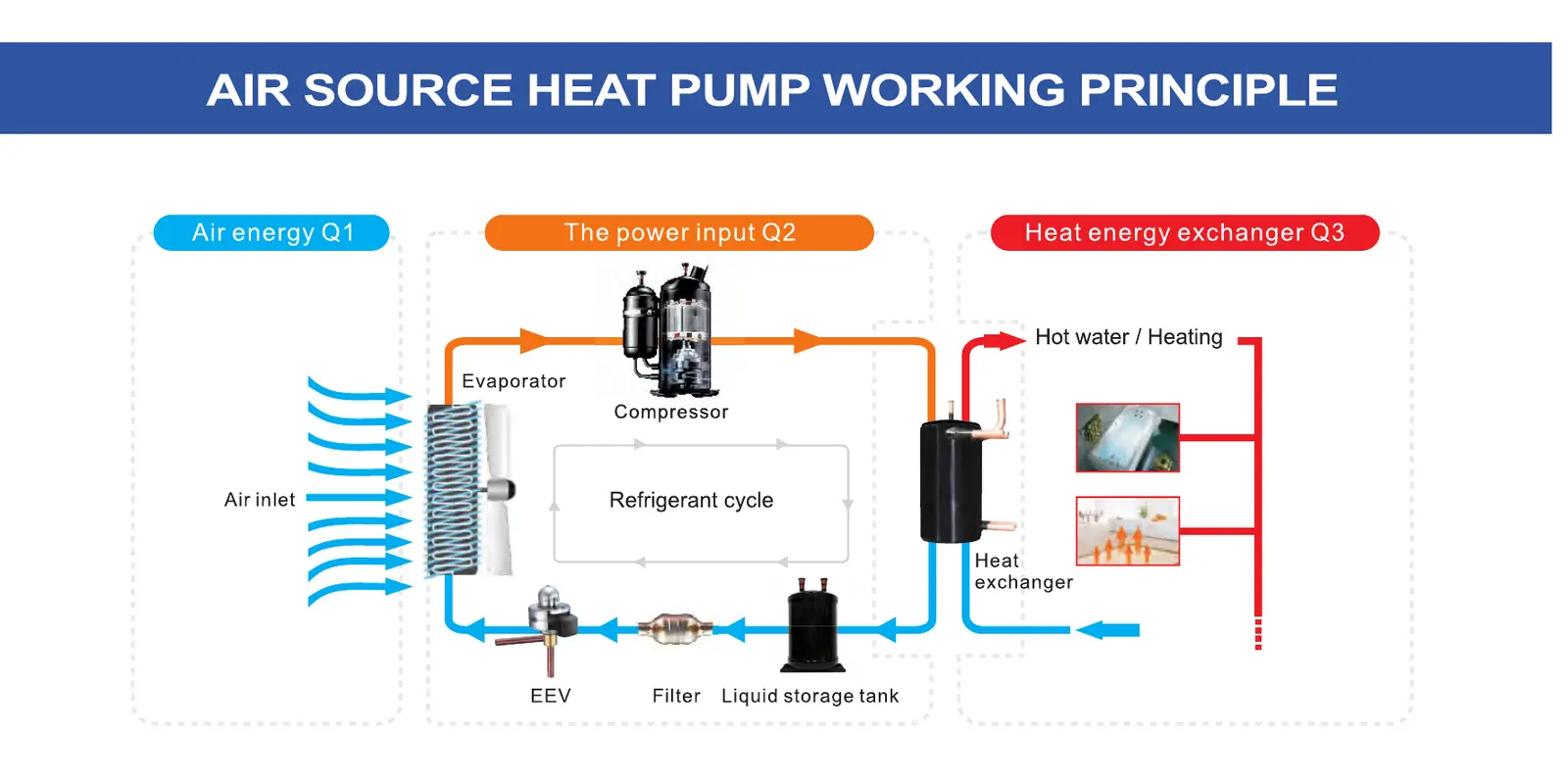

Основные узлы
- Спиральные компрессоры Copeland серии ZW, предназначенные для тепловых насосов и работы при повышенных давлениях и температурах.
- Гидрофильный оребренный испаритель с развитой фронтальной площадью для эффективного теплообмена с воздухом.
- Коаксиальный теплообменник труба-в-трубе или высокоэффективный кожухотрубный теплообменник, в зависимости от исполнения.
- Промышленный контроллер с интерфейсом RS-485, защитными функциями и возможностью дистанционного включения.
- Накопитель жидкого хладагента, фильтр и электронный расширительный орган холодильного контура.

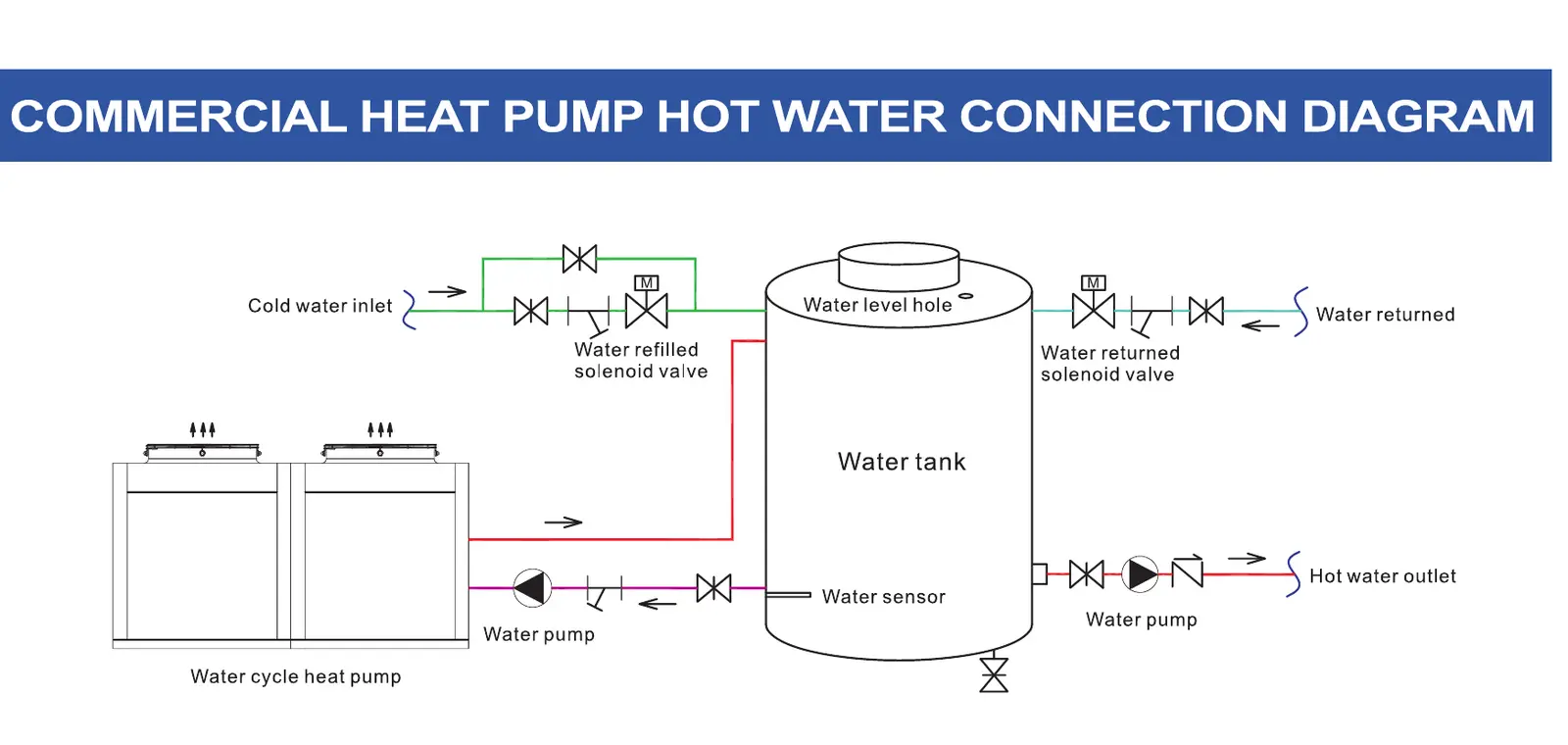

Типовая схема системы ГВС
NL-G является водяным тепловым насосом и работает в составе проектируемой системы с накопительным баком. В типовой схеме изготовителя предусмотрены циркуляционные насосы, датчик температуры и уровня воды, электромагнитные клапаны подпитки и возврата, запорная арматура, подача холодной воды и линия раздачи горячей воды. Такая компоновка помогает покрывать неравномерный суточный водоразбор и сокращает число пусков компрессора.
Области применения
- Гостиницы, апарт-отели, санатории, базы отдыха и общежития.
- Больницы, клиники, интернаты и другие объекты с регулярным потреблением горячей воды.
- Школы, детские сады, спортивные комплексы, фитнес-центры и душевые.
- Промышленные предприятия, вахтовые поселки и бытовые помещения персонала.
- Прачечные, пищевые производства, кухни и технологические процессы, где требуется вода до 60 °C.
- Централизованные системы ГВС жилых комплексов и коммерческой недвижимости.
Подбор и проектирование
Модель выбирают по расчетному суточному расходу ГВС, часовому пику, температуре исходной воды, требуемому времени восстановления запаса, климатическим условиям и доступной электрической мощности. Объем накопительного бака и число модулей определяются расчетом, а не только номинальной мощностью теплового насоса.
При проектировании учитывают расход через теплообменник, гидравлическое сопротивление, диаметры труб, резервирование, защиту от замерзания, отвод конденсата, свободный воздухообмен и сервисные расстояния. Для крупных установок также проверяют несущую способность основания, транспортные проемы, акустические ограничения и возможность поэтапного каскадного управления.
Параметры каталога измерены изготовителем при температуре сухого термометра 20 °C, влажного термометра 15 °C и температуре воды на входе/выходе 15/55 °C. Фактическая производительность зависит от температуры воздуха и воды, режима работы и проекта системы. Окончательная модель и обвязка подтверждаются техническим расчетом.
